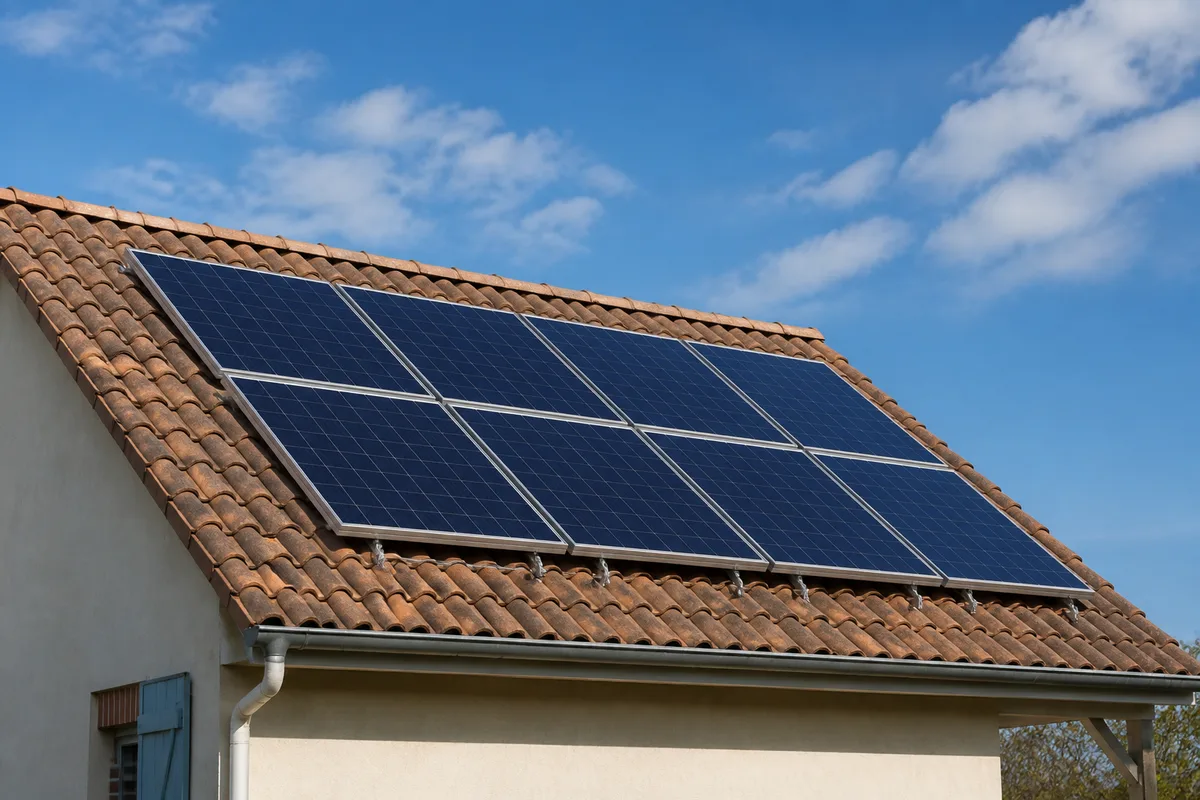

Inclinaison panneau solaire : l'angle qui change la production

L’inclinaison optimale d’un panneau solaire se situe entre 30 et 38 degrés en France métropolitaine, orientation plein sud. Sous cet angle, le rayonnement arrive presque perpendiculairement au module sur l’année entière. Un écart de dix degrés par rapport à cet optimum coûte moins de 3 % de production annuelle, ce qui rend la pente réelle du toit rarement disqualifiante.

Cette tolérance surprend souvent les propriétaires qui découvrent le photovoltaïque. La géométrie solaire pardonne beaucoup, bien plus que les masques d’ombre ou qu’un dimensionnement approximatif. Reste que l’angle décide de la répartition mensuelle de la production, et donc de la part réellement consommée sur place. Sur un projet en autoconsommation, cette répartition pèse davantage que le total annuel affiché sur un devis.

Ce que l’angle change réellement dans la production

Un module photovoltaïque produit proportionnellement à la quantité de lumière qui frappe sa surface. Cette quantité dépend de l’angle entre les rayons et le plan du panneau : plus l’incidence s’écarte de la perpendiculaire, plus le rayonnement se dilue sur une surface apparente élargie. À incidence rasante, la vitre ajoute une seconde pénalité en réfléchissant une part croissante du flux au lieu de le transmettre.

Le soleil, lui, ne reste pas immobile. Sa hauteur au midi solaire varie de plus de quarante-six degrés entre le solstice d’hiver et celui d’été. Un angle fixe ne peut donc coïncider avec la perpendiculaire qu’à deux dates par an. Tout le reste du temps, l’installation travaille en compromis, et c’est précisément ce compromis que l’on optimise.

Une courbe de production étonnamment plate

Les simulations de PVGIS, l’outil du Centre commun de recherche de la Commission européenne, montrent un plateau très large autour de l’angle idéal. Entre 25 et 40 degrés, l’écart de productible reste contenu dans une fourchette de 1 à 3 % en orientation sud. Descendre sous 10 degrés ou dépasser 60 degrés devient nécessaire pour observer une perte à deux chiffres.

Cette platitude a une conséquence pratique majeure : refuser un projet parce que la toiture affiche 25 ou 42 degrés relève du mauvais calcul. Les vrais destructeurs de rendement se trouvent ailleurs.

• une souche de cheminée qui balaie deux rangées en fin de journée
• un arbre en croissance dont la couronne gagne un mètre par an
• un onduleur sous-dimensionné qui écrête les pics de midi
• une température de module élevée sous une pose sans lame d’air
• un encrassement jamais surveillé sur une pente faible

Inclinaison et orientation ne se jugent jamais séparément

L’inclinaison décrit la pente du plan par rapport à l’horizontale. L’orientation, ou azimut, décrit la direction vers laquelle ce plan regarde. Les deux paramètres se combinent, et leur interaction n’est pas linéaire.

Sur une façade orientée plein sud, l’angle compte. Sur une toiture est-ouest, il compte beaucoup moins : le soleil passe derrière le plan des modules une partie de la journée, quelle que soit la pente retenue. L’inverse est vrai aussi, puisque plus la pente s’accentue, plus l’écart entre une orientation sud et une orientation sud-ouest se creuse. Raisonner sur un seul des deux chiffres conduit systématiquement à une estimation fausse.

L’angle optimal selon la latitude française

La règle de terrain la plus utilisée consiste à retenir la latitude du lieu, diminuée de cinq à dix degrés. Ce correctif compense le fait que le rayonnement estival, plus intense et plus long, pèse davantage dans le total annuel que le rayonnement hivernal.

Les valeurs de productible correspondent aux ordres de grandeur donnés par PVGIS pour une installation en toiture correctement ventilée, sans masque significatif. L’irradiation annuelle française s’échelonne d’environ 1 000 kWh par mètre carré dans le nord à plus de 1 700 kWh dans le sud-est, selon les jeux de données de la Commission européenne repris par les portails publics.

Un détail mérite attention : l’écart d’angle optimal entre Lille et Marseille atteint à peine six degrés, quand l’écart de productible dépasse 40 %. La latitude déplace donc légèrement l’optimum, mais c’est le climat local qui décide du rendement du projet. Les fourchettes de prix et de retour sur investissement associées à ces productibles sont détaillées dans la rubrique budget, aides et normes.

Le compromis annuel et les cas où il ne tient plus

L’angle de 30 à 38 degrés maximise le cumul sur douze mois. Cet objectif convient au propriétaire raccordé au réseau, qui valorise son surplus et se soucie peu du mois de production. Il devient discutable dès que la consommation ne suit pas la courbe solaire.

Régler deux fois par an, sur une structure mobile

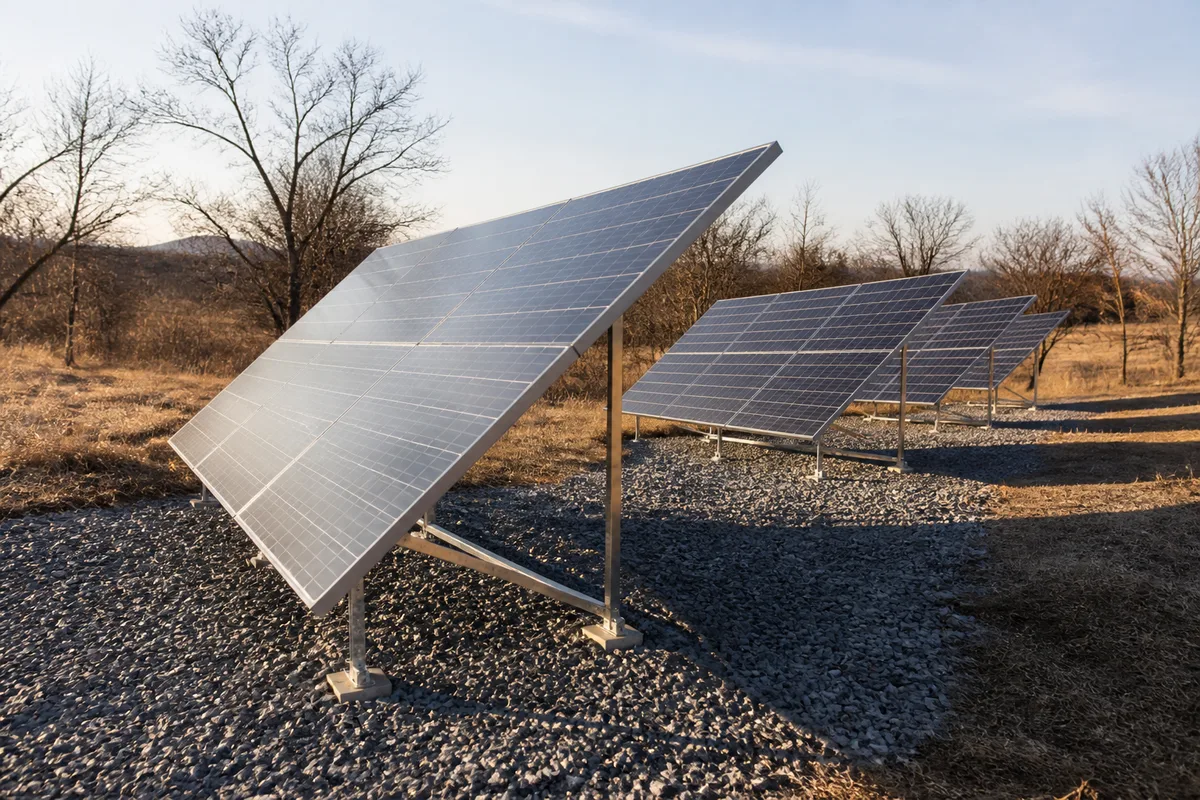

Sur un support au sol ou sur un châssis réglable, un basculement saisonnier reste envisageable : angle relevé à 55 ou 60 degrés de novembre à février, angle abaissé vers 20 degrés de mai à août. Les retours de terrain et les simulations convergent vers un gain annuel de l’ordre de 10 %, à condition d’effectuer réellement les deux manipulations chaque année.

Le calcul économique se referme vite. Une structure réglable, ses vérins ou ses perçages multiples et l’accès sécurisé au champ de modules coûtent souvent plus cher que le kilowatt-crête supplémentaire qui apporterait le même gain sans aucune intervention. Sur une toiture, la question ne se pose même pas : personne ne rebascule des rails scellés deux fois par an.

Les installations qui doivent viser l’hiver

Un système autonome inverse la logique. Sans réseau derrière, la production de décembre fixe la taille de la batterie, du groupe de secours et le confort réel des occupants. Un excédent de juillet ne se stocke pas d’une saison à l’autre.

• chalet occupé toute l’année, avec chauffage d’appoint électrique
• relais de télécommunication ou station de mesure isolée
• refuge de montagne où le déneigement des modules doit rester possible
• alimentation d’un système de surveillance en site rural

Dans ces configurations, une inclinaison de 50 à 65 degrés se justifie pleinement, même si elle sacrifie une part du cumul annuel. Le dimensionnement complet de ce type de projet est traité dans la rubrique sites isolés et hors réseau.

Composer avec la pente réelle de la toiture

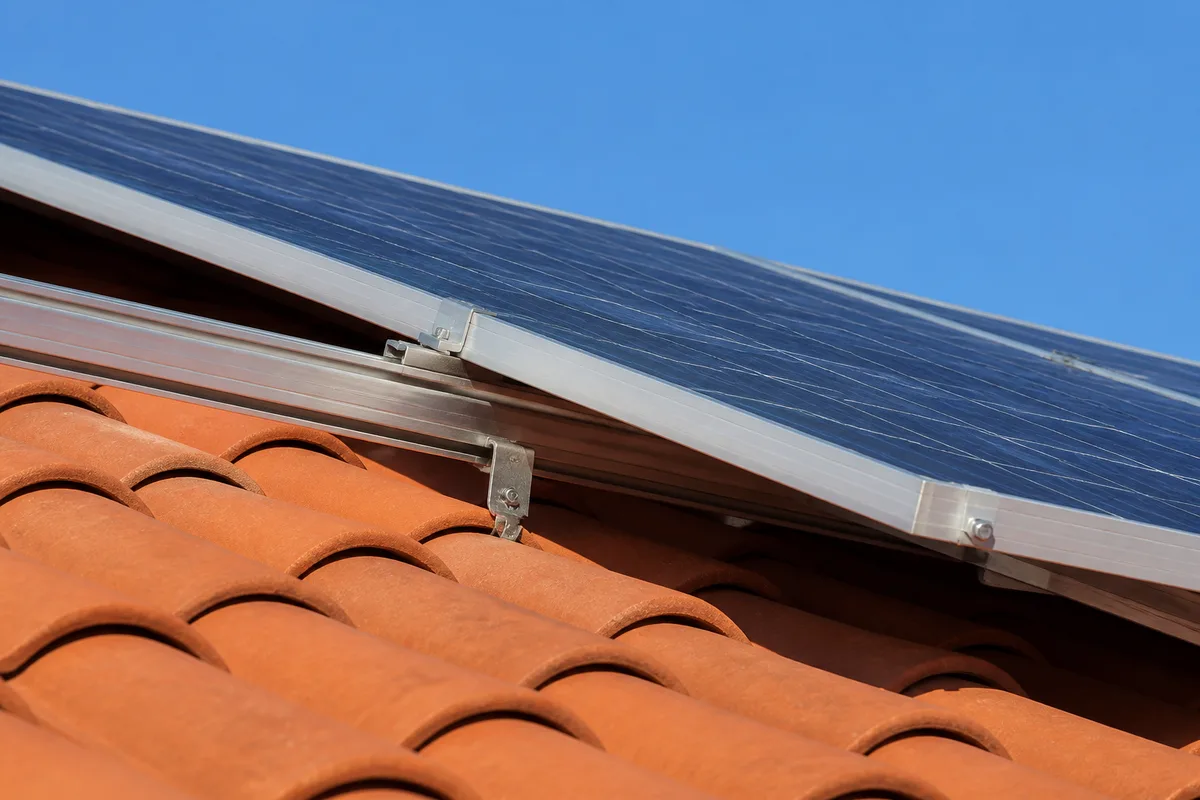

La très grande majorité des installations résidentielles françaises se posent en surimposition, sur des rails fixés à la charpente. L’angle est alors imposé par le bâtiment, à un ou deux degrés près liés à l’épaisseur des crochets.

Les pentes courantes du bâti français

Les couvertures en tuiles mécaniques ou en ardoises affichent le plus souvent une pente comprise entre 30 et 45 degrés, avec des variations régionales fortes : les toitures méridionales à tuiles canal descendent fréquemment sous 30 degrés, quand les toitures ardoisées de l’ouest et du nord-est montent au-delà de 40 degrés. Cette réalité place la majorité du parc résidentiel dans la zone de tolérance, ou juste à côté.

Modifier la pente à l’aide de triangles de relevage reste techniquement possible, mais cette solution introduit trois inconvénients : prise au vent nettement accrue, aspect visuel souvent refusé en zone protégée, et surcoût de structure. Sur une toiture inclinée, le gain de production ne justifie presque jamais ces contreparties. Les systèmes de rails et de crochets adaptés à une pose classique sont détaillés dans la page consacrée à la fixation K2 des panneaux solaires.

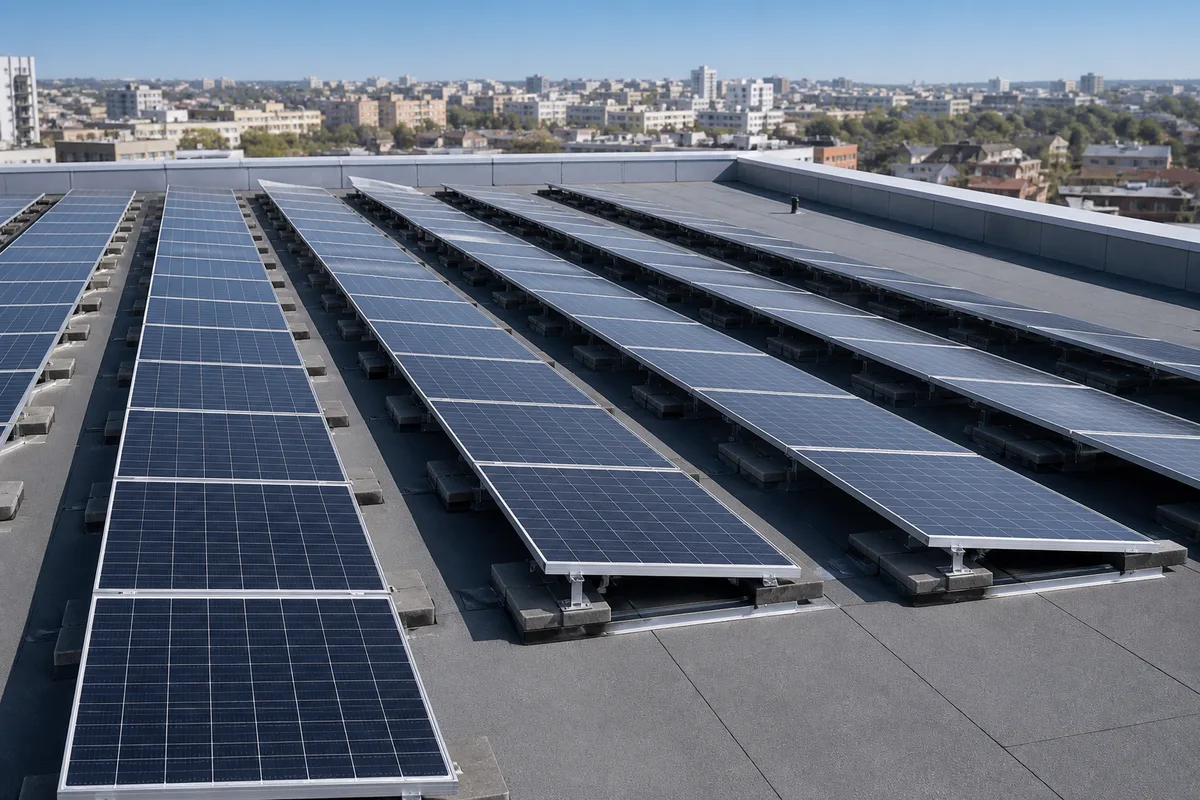

Toits plats, bacs acier et lestage

Le toit-terrasse rend la liberté d’angle, et pose immédiatement un autre problème. Les installateurs y retiennent généralement 10 à 15 degrés, rarement plus, pour trois raisons cumulées.

• la prise au vent croît fortement avec l’angle, ce qui augmente le lestage nécessaire
• la charge admissible d’une dalle ou d’un bac acier limite le poids de béton disponible
• l’espacement entre rangées doit croître avec la hauteur des modules relevés

Ce dernier point décide souvent du choix. Pour éviter qu’une rangée n’ombre la suivante au plus bas du soleil hivernal, l’écart entre deux files se calcule à partir de la hauteur du module relevé, avec un facteur de l’ordre de 2,5 à 3. Un champ à 30 degrés perd donc une part importante de la surface exploitable, au point qu’une pose à 10 degrés, plus dense, produit davantage sur la même toiture malgré un angle moins favorable par module.

La configuration est-ouest en dos-à-dos pousse cette logique jusqu’au bout : les rangées se touchent presque, la densité surfacique grimpe, et le total produit sur la toiture dépasse celui d’un champ sud plus aéré.

Est-ouest, un mauvais angle qui devient un bon choix

Une orientation est ou ouest coûte de 15 à 20 % de production annuelle par rapport au plein sud. Ce chiffre condamne le projet dans une logique de revente totale. Il change complètement de sens en autoconsommation.

Un champ sud concentre sa production autour du midi solaire, moment où la maison est souvent vide. Une répartition est-ouest étale la courbe : le versant est démarre tôt le matin, le versant ouest tient jusqu’en fin de journée, au moment précis où les usages domestiques repartent. Le taux d’autoconsommation gagne fréquemment 10 à 20 points dans cette configuration, ce qui compense une bonne partie du productible perdu puisque chaque kilowattheure consommé sur place vaut nettement plus qu’un kilowattheure injecté.

Sur ce type de champ, l’inclinaison joue un rôle secondaire. Une pente modérée, entre 15 et 25 degrés, adoucit l’asymétrie de la courbe et limite l’écart de production entre les deux versants. Une pente forte accentue au contraire le déséquilibre, avec un pic matinal marqué et un effondrement dès le début d’après-midi sur le versant est.

Le stockage change encore l’arbitrage. Avec une batterie, l’étalement de la courbe compte moins puisque le surplus de midi se reporte automatiquement sur la soirée. Le raisonnement complet sur ce couplage figure dans la page dédiée au kit panneaux solaires avec batterie 5 kWc, ainsi que dans la rubrique autoconsommation et stockage.

Neige, salissures et masques : l’angle vu de l’exploitation

Le rendement instantané n’est qu’une partie de l’histoire. La pente conditionne aussi la façon dont l’installation se comporte au fil des saisons, et la fréquence des interventions.

Le seuil d’autonettoyage

Au-delà de 15 degrés, la pluie ruisselle assez vite pour emporter l’essentiel des poussières et des dépôts organiques. Sous ce seuil, l’eau stagne sur le bas du cadre, s’évapore et laisse une auréole minérale qui s’épaissit saison après saison. Une salissure uniforme fait perdre quelques pour cent, mais une salissure localisée provoque un déséquilibre entre cellules et déclenche l’échauffement du point le plus sombre.

Les environnements agricoles, les zones industrielles et les abords de voies très circulées accélèrent nettement le phénomène. Une pose à faible pente y demande une inspection annuelle, un rinçage à l’eau claire et le contrôle des diodes de dérivation du boîtier de jonction.

Neige et ombres portées

En zone de montagne ou de plateau froid, une inclinaison forte évacue la neige plus tôt et raccourcit la période d’arrêt complet. Un module à 60 degrés se dégage souvent en quelques heures après une chute, quand un module à 15 degrés peut rester couvert plusieurs jours. La charge mécanique compte tout autant : le poids de neige accumulée s’ajoute à celui de la structure et doit rester compatible avec la portance de la charpente.

Les masques restent le paramètre le plus destructeur, et le plus mal évalué. Une ombre couvrant seulement un dixième de la surface d’un module peut faire chuter sa production de moitié, par effet de chaîne sur la série de cellules. Aucun angle ne compense un obstacle mal anticipé, et un relevé des masques sur l’horizon vaut mieux que trois degrés gagnés sur la pente.

Calculer son angle sans se tromper

La démarche tient en quatre étapes, réalisables avant même de contacter un installateur.

• mesurer la pente réelle du toit, à l’inclinomètre d’un smartphone posé sur un chevron ou sur une planche appuyée contre la couverture
• relever l’azimut à la boussole, en corrigeant la déclinaison magnétique, faible mais non nulle en France
• tracer les masques sur l’horizon, en notant la hauteur angulaire des obstacles au sud, au sud-est et au sud-ouest
• simuler la production sur PVGIS en saisissant ces trois données, puis comparer avec un angle alternatif

Cette simulation est gratuite et s’appuie sur plus de vingt années d’historique climatique satellitaire, selon la documentation de la Commission européenne. Elle donne un profil mensuel, pas seulement un total annuel, ce qui reste le seul moyen sérieux d’évaluer la couverture des besoins mois par mois.

La formule empirique de la latitude diminuée de cinq à dix degrés garde son utilité en première approche, sur un projet au sol dont l’angle reste libre. Sur une toiture existante, elle sert surtout à vérifier que la pente en place se situe bien dans le plateau de tolérance, ce qui est le cas la plupart du temps.

Prochaine étape concrète : mesurer la pente et l’azimut du pan de toiture visé, puis lancer deux simulations PVGIS, l’une à l’angle réel, l’autre à l’angle théorique optimal. L’écart obtenu, généralement inférieur à 5 %, indique immédiatement si le sujet mérite une discussion technique ou s’il vaut mieux consacrer cette énergie au traitement des masques et au dimensionnement du stockage.
