La partie visible d’une installation photovoltaïque, ce sont les modules. La partie qui décide de sa longévité et de sa sécurité se joue ailleurs : dans la section des conducteurs, dans les coffrets DC et AC, dans les fusibles et le parafoudre, et surtout dans la qualité de la prise de terre. Un champ de 3 kWc parfaitement orienté mais raccordé avec un câble sous-dimensionné chauffe, perd quelques pourcents de production à chaque heure de plein soleil et vieillit mal. Cette rubrique rassemble les repères de dimensionnement et les fourchettes de prix pratiquées en France métropolitaine en 2026 sur ce lot, du câble souple au répartiteur de terre.
Choisir ses sections de câble et ses protections
Le courant continu produit par un champ solaire ne pardonne pas grand-chose. Contrairement à l’alternatif, il ne passe jamais par zéro : un arc de défaut s’entretient tout seul au lieu de s’éteindre. Les règles de dimensionnement y sont donc plus strictes qu’en électricité domestique classique.
La section se calcule par la chute de tension
Le premier critère n’est pas l’intensité admissible, c’est la chute de tension sur la longueur totale du circuit, aller et retour compris. La cible raisonnable tourne autour de 1 % côté continu, 3 % au maximum jusqu’au point de raccordement. Sur une liaison courte entre des modules en toiture et un onduleur placé dans les combles, du 4 mm² fait le travail. Dès que le champ est posé au sol, à 15 ou 25 mètres du local technique, la section grimpe vite : le 6 mm² devient la base, et le 10 mm² s’impose sur les installations 12 V ou 24 V, où l’intensité vaut trois à quatre fois celle d’un champ haute tension pour la même puissance.
Le conducteur doit être un câble solaire à double isolation, tenue UV et ozone, plage de température allant de -40 °C à +90 °C en pointe. Un câble bâtiment ordinaire posé sur une toiture exposée se craquelle en quelques saisons. La souplesse compte aussi : un câble souple 6 mm² dédié au solaire accepte les cintrages serrés des chemins de câble et des passe-toit sans transmettre de contrainte mécanique aux connecteurs.
Coffrets, fusibles et organes de coupure

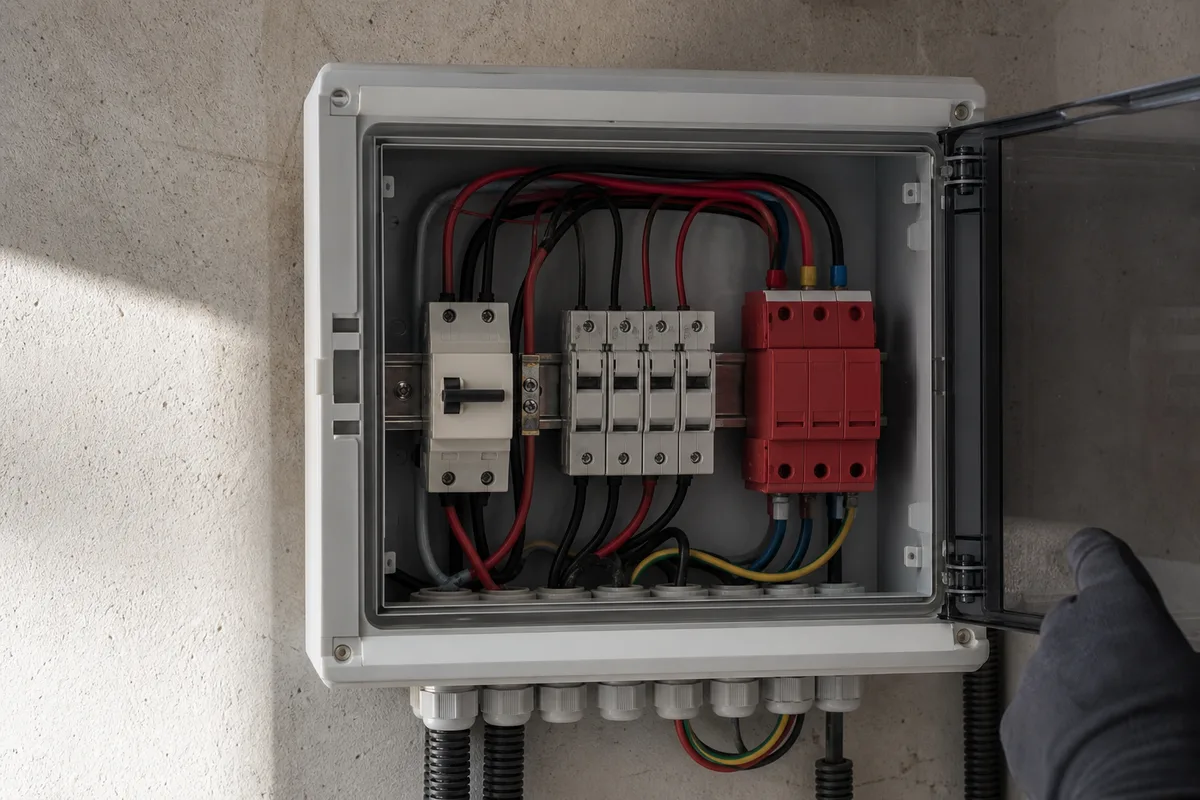

Un coffret DC regroupe le sectionneur, les porte-fusibles de chaque chaîne et le parafoudre de type 2. Il se place au plus près du champ, la longueur de câble non protégée en amont devant rester courte. Côté alternatif, le coffret AC porte le disjoncteur différentiel, le dispositif de découplage et parfois un second parafoudre. Deux repères simples guident le choix d’un coffret DC photovoltaïque :
- Un fusible par chaîne dès que trois strings ou plus sont mis en parallèle, pour éviter qu’un courant inverse ne traverse une chaîne en défaut.
- Un parafoudre systématique dans les zones à forte densité de foudroiement, ce qui couvre une large moitié sud du pays et l’ensemble des reliefs, du Massif central aux Pyrénées et aux contreforts alpins.
La prise de terre, le poste le plus souvent bâclé

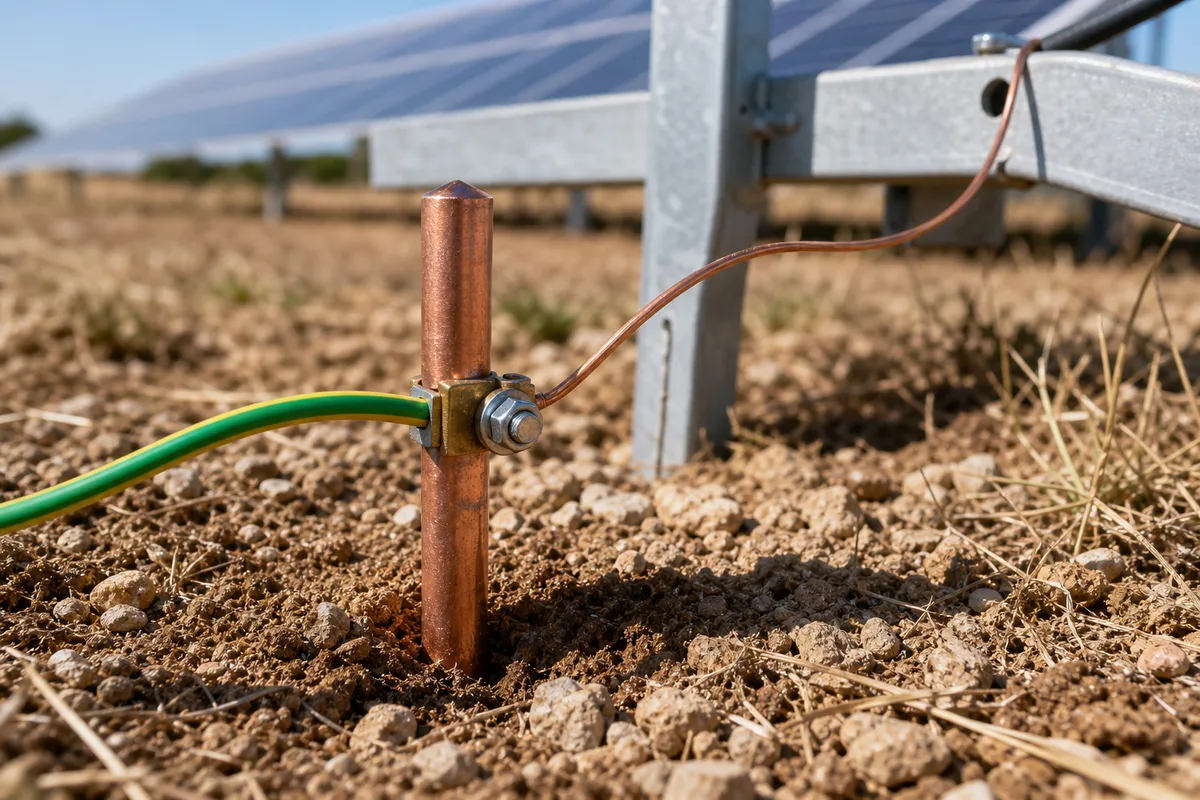

La mise à la terre relie entre elles les masses métalliques : rails de fixation, cadres des modules, enveloppes de coffrets, châssis de l’onduleur. Elle s’appuie sur un piquet de terre enfoncé dans un sol suffisamment conducteur, prolongé par une liaison équipotentielle en cuivre nu ou en conducteur vert et jaune de section adaptée. La valeur de résistance visée reste inférieure à 100 ohms en résidentiel, et descend nettement plus bas dès qu’un différentiel doit déclencher rapidement.
Le répartiteur de terre supprime le point faible classique de ces installations : quatre ou cinq conducteurs serrés sur une borne unique, avec un contact qui se desserre au fil des cycles thermiques. Chaque masse reçoit sa propre entrée, le contrôle visuel devient immédiat et la mesure de continuité se fait circuit par circuit, sans démonter l’ensemble.
Ce que coûte le lot câblage, protection et terre
Les fourchettes ci-dessous reflètent le marché français en 2026, en fournitures seules puis en pose comprise par un professionnel. Elles bougent selon la région, la difficulté d’accès au champ et le fait que ce lot soit traité isolément ou intégré à une installation complète, auquel cas le déplacement se dilue.
| Poste | Fourniture | Pose comprise | Repère de dimensionnement |
|---|---|---|---|
| Câble solaire 4 mm² | 0,80 à 1,50 €/m | 3 à 6 €/m | Liaisons courtes, toiture vers combles |
| Câble souple 6 mm² | 1,20 à 2,20 €/m | 4 à 8 €/m | Champ au sol, 15 à 25 m de liaison |
| Câble 10 à 16 mm² | 2,50 à 6 €/m | 6 à 12 €/m | Basse tension 12 V ou 24 V, parc batteries |
| Coffret DC 1 chaîne | 90 à 180 € | 200 à 400 € | Sectionneur, fusibles, parafoudre type 2 |
| Coffret DC 2 chaînes | 150 à 320 € | 300 à 600 € | Champ segmenté sur deux orientations |
| Coffret AC monophasé | 80 à 200 € | 200 à 450 € | Différentiel et organe de découplage |
| Piquet de terre 1,5 m | 15 à 40 € | 80 à 200 € | Terrain meuble, un seul piquet |
| Piquet de terre 2 m | 25 à 60 € | 120 à 300 € | Sol sec, caillouteux ou remblayé |
| Répartiteur de terre | 12 à 45 € | 40 à 120 € | 4 à 12 départs selon la taille du champ |
| Mesure de résistance de terre | sur devis | 90 à 250 € | Contrôle à la réception du chantier |
Sur une installation résidentielle en autoconsommation, ce lot pèse en général 5 à 12 % du budget total. Un pourcentage modeste, qui conditionne pourtant la validité de l’attestation de conformité et la couverture de l’assurance en cas de sinistre.
Le bâti et le terrain changent la donne
Aucune de ces valeurs ne survit intacte au contact du chantier réel. La nature de la toiture décide du cheminement : sous une tuile canal du Sud-Est, le passage d’un câble se fait par une tuile chatière ou un passe-toit dédié, alors qu’une couverture en ardoise de l’Ouest impose un solin plomb soigné pour préserver l’étanchéité. Une toiture en bac acier de bâtiment agricole, courante dans les plaines de la Beauce ou du Gers, autorise des chemins de câble apparents beaucoup plus rapides à poser, avec un gain de main d’œuvre notable.
Le sol pèse tout autant sur la prise de terre. Les terrains granitiques de Bretagne et du Limousin, les calcaires secs de Provence ou les sables des Landes affichent des résistivités élevées : un piquet unique de 1,5 mètre y donne rarement une valeur satisfaisante, et il faut alors enfoncer 2 mètres, doubler le piquet ou dérouler une boucle en fond de fouille. Les sols argileux et humides du Nord et du Bassin parisien se comportent bien mieux, avec un enfoncement plus court pour un résultat équivalent.
Reste la question de la distance. Une maison de bourg avec l’onduleur au grenier et un tableau au rez-de-chaussée génère quelques mètres de liaison. Un corps de ferme, un gîte isolé ou un abri de jardin équipé en 12 V font passer la même installation dans une autre catégorie : longueurs de 30 à 60 mètres, sections doublées, coffret de protection déporté et deux prises de terre à coordonner. Les configurations hors réseau, avec batteries et fortes intensités continues, sont celles où le câblage devient le poste technique dominant.
Les guides de cette rubrique détaillent chaque composant un par un, avec les critères de choix, les erreurs fréquentes et les ordres de prix associés. Un besoin plus précis mérite un chiffrage sur mesure : le formulaire de mise en relation transmet la demande à des professionnels vérifiés, qui reviennent avec un dimensionnement adapté à la toiture, au sol et à la puissance réellement installée.
