Cerbo GX : superviser production, batterie et consommation

Une installation photovoltaïque bien dimensionnée reste une boîte noire tant que personne n’en lit les chiffres. Le Cerbo GX tient ce rôle de chef d’orchestre : il agrège les données des régulateurs solaires, de l’onduleur-chargeur, du parc de batteries et des compteurs d’énergie, puis les affiche sur un écran local comme sur un portail consultable depuis un navigateur. Pour une maison en autoconsommation, un chalet hors réseau ou une résidence secondaire fermée la moitié de l’année, cette lecture continue transforme la gestion quotidienne de l’énergie produite.

Ce que mesure réellement un Cerbo GX

Le boîtier ne produit ni ne stocke d’énergie : il centralise. Relié en VE.Direct ou en VE.Can aux régulateurs MPPT et à l’onduleur, connecté en Modbus à un compteur d’énergie posé au point de livraison, il reconstitue un bilan énergétique complet rafraîchi toutes les quelques secondes.

Les grandeurs remontées couvrent la puissance photovoltaïque instantanée par tracker, la tension et le courant côté continu, l’état de charge du parc, la température des cellules lorsqu’une sonde est posée, la consommation des circuits alimentés, et le sens des échanges avec le réseau public quand l’installation y est raccordée. Chaque valeur est historisée, ce qui autorise une comparaison mois par mois plutôt qu’une impression approximative en fin d’année.

L’état de charge, la donnée qui ne se devine pas

Sur un parc lithium, un simple voltmètre ne renseigne presque rien : la tension reste plate sur une large plage d’utilisation, puis s’effondre en fin de course. Un shunt de mesure installé sur le pôle négatif compte les ampères-heures entrants et sortants, et fournit au superviseur un état de charge exploitable. C’est cette valeur qui pilote ensuite les seuils de délestage, le démarrage d’un groupe électrogène et les notifications. Sans elle, la profondeur de décharge réelle du parc reste une inconnue et la durée de vie des batteries en pâtit.

Comparer la production annoncée et la production réelle

Une toiture orientée plein sud, inclinée autour de 30 degrés et libre de masques, produit rarement ce que promet une simulation commerciale. Un arbre qui pousse, une souche de cheminée, un capot de ventilation, une verrière voisine : ces pertes se lisent dans la courbe de production, jamais dans le devis initial. Deux semaines de relevés suffisent souvent à repérer une chaîne sous-performante ou un tracker qui décroche systématiquement en fin d’après-midi.

Lire la courbe de charge et arbitrer entre production et consommation

Le décalage entre le pic de production de milieu de journée et la pointe de consommation du soir constitue le point dur de toute autoconsommation en France métropolitaine. La courbe de charge affichée par le Cerbo GX rend ce décalage visible heure par heure, et transforme une intuition en décision.

Les sorties à relais du boîtier prolongent cette lecture : un contact peut enclencher une résistance de ballon dès que le surplus dépasse un palier, couper un circuit secondaire quand le parc descend sous un seuil, ou lancer un appoint thermique uniquement sur excédent solaire. Ces seuils programmables valent souvent mieux qu’une batterie supplémentaire, car ils déplacent la consommation vers l’heure où l’énergie est déjà là. La logique complète de ce raisonnement est détaillée dans le guide autoconsommation et stockage, qui reprend le dimensionnement en kWc à partir de la consommation annuelle et de la surface de toiture réellement exploitable.

Piloter à distance une résidence secondaire ou un site isolé

La supervision prend toute sa valeur quand personne n’est sur place. Le portail VRM associé au Cerbo GX expose les mêmes tableaux de bord depuis un téléphone ou un ordinateur, via une connexion internet filaire, en wifi ou par un routeur 4G lorsque le site n’a pas de ligne fixe. Les alertes par e-mail se déclenchent sur un état de charge trop bas, une coupure de communication avec un régulateur, une température anormale ou un défaut d’onduleur.

Pour un chalet fermé en hiver, la conséquence est concrète : un parc batterie qui se vide lentement à cause d’une consommation résiduelle oubliée se voit à J+2, pas au printemps suivant devant des accumulateurs morts. Sur un site sans raccordement, la même logique évite les allers-retours inutiles, puisque la plupart des réglages et des mises à jour de firmware se font sans déplacement. Les contraintes spécifiques de ces installations sont traitées dans la rubrique sites isolés hors réseau.

Ces montants correspondent à des ordres de grandeur relevés sur le marché français, à confirmer au moment de l’achat et selon la configuration. Le superviseur se combine naturellement à un onduleur hybride, qui gère à la fois la charge solaire, la batterie et le basculement réseau.

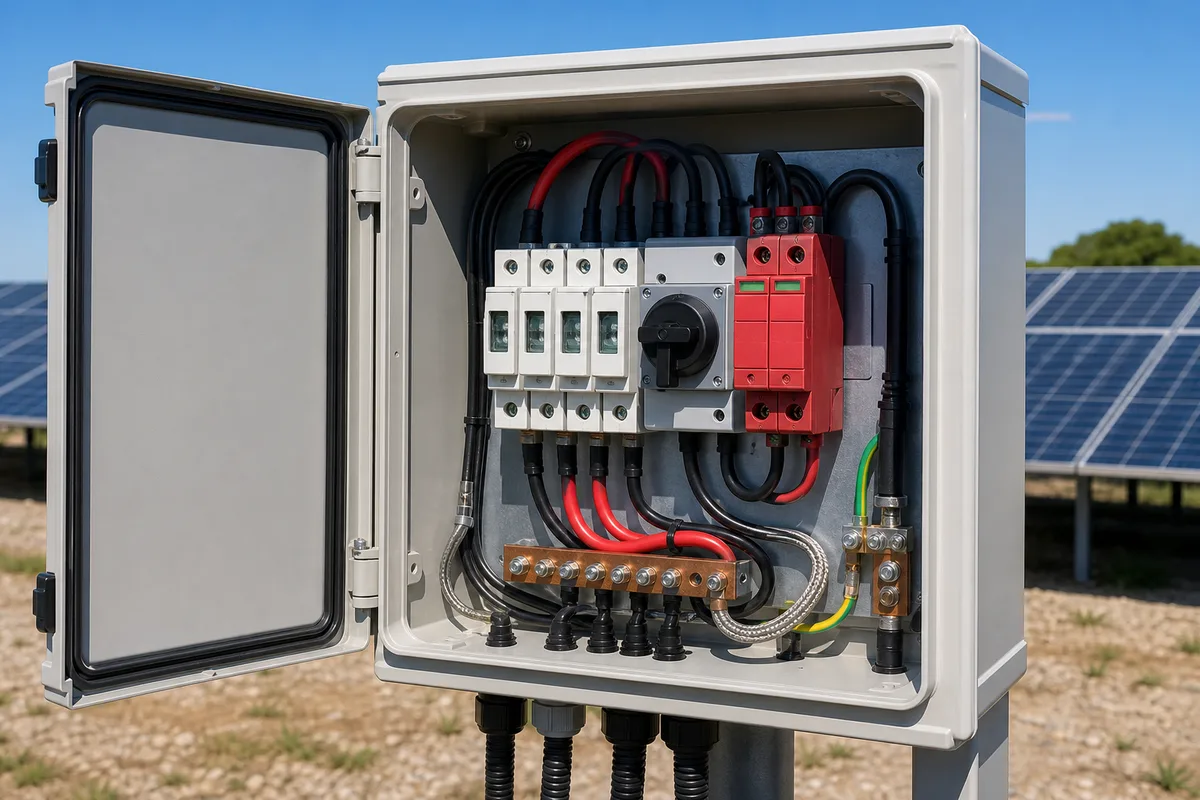

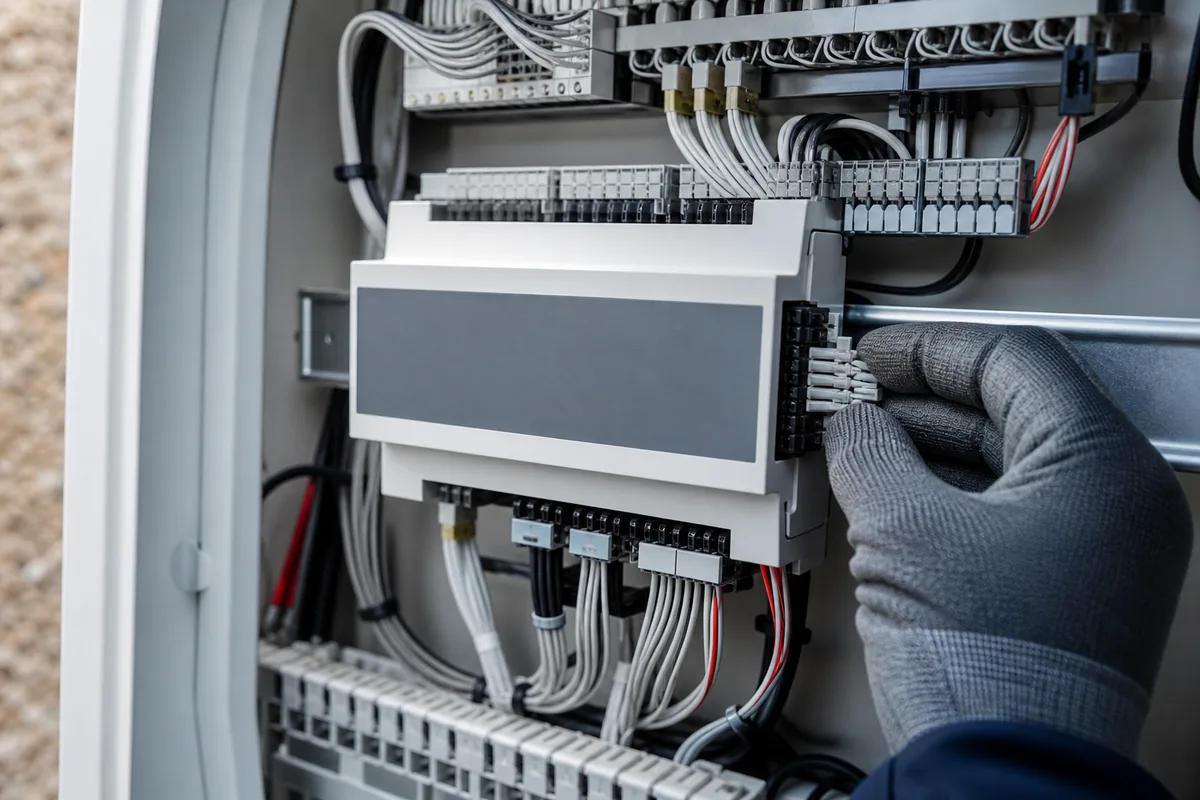

Câblage, protections et mise à la terre autour du superviseur

Un boîtier de supervision se raccorde sur le bus continu de l’installation, ce qui impose les mêmes précautions que le reste de la partie DC. Son alimentation passe par un fusible dédié, calibré selon la longueur et la section de câble retenue, et ses liaisons de données se posent à l’écart des conducteurs de puissance pour limiter les perturbations. Un cheminement propre dans le coffret DC évite la plupart des défauts de communication constatés après quelques mois.

La mise à la terre reste le préalable non négociable. Un piquet de terre correctement enfoncé, un répartiteur accessible, une liaison équipotentielle entre les cadres des modules, les rails de fixation et les masses métalliques du local technique : cet ensemble protège autant les personnes que l’électronique de mesure. Un parafoudre DC placé en amont du coffret complète le dispositif, en particulier sur les sites exposés en zone rurale ou en altitude, où un coup de foudre indirect suffit à détruire un régulateur et le superviseur qui lui est relié.

Reste la question du raccordement. Une installation en autoconsommation avec revente de surplus dépend d’une convention avec le gestionnaire de réseau, dont les délais varient selon la puissance déclarée et la charge locale de traitement des dossiers. Les dispositifs de soutien évoluent régulièrement, et leurs conditions doivent être vérifiées à la date du projet plutôt que reprises d’un article ancien.

Un projet de supervision bien pensé se décide avec les caractéristiques réelles du site : puissance installée, technologie du parc, présence ou non d’un raccordement, distance entre les équipements. Décrire ces éléments dans le formulaire ci-dessus permet une mise en relation avec des professionnels partenaires vérifiés, capables de chiffrer l’ajout d’un Cerbo GX sur une installation existante comme son intégration dans un projet neuf.
