Piquet de terre photovoltaïque : longueur et résistivité

Une installation photovoltaïque produit du courant continu sous plusieurs centaines de volts dès les premières heures d’ensoleillement, sur des structures métalliques posées en extérieur et exposées aux surtensions. Le piquet de terre referme ce circuit de sécurité : il évacue vers le sol les courants de défaut et les décharges captées par les rails, les cadres des modules et les coffrets de protection. Sa longueur, son nombre et la nature du terrain dans lequel il est enfoncé décident de la valeur finale de la prise de terre, celle que le contrôleur relèvera avant la mise en service.

Ce que le piquet de terre protège vraiment

Dans la quasi-totalité des maisons raccordées par Enedis, le schéma de liaison à la terre est un régime TT. La protection des personnes contre les contacts indirects y repose sur un couple indissociable : le dispositif différentiel 30 mA en tête d’installation et la prise de terre du bâtiment. Si cette prise est absente ou dégradée, le différentiel perd sa référence et une carcasse métallique peut rester sous tension sans déclenchement franc.

La norme NF C 15-100 retient 100 ohms comme valeur plafond usuelle pour une installation domestique protégée en 30 mA. Sur un champ photovoltaïque, se caler sur cette limite revient à travailler sans marge : la pratique des installateurs consiste à descendre entre 20 et 50 ohms, parce qu’une valeur relevée en avril remonte fortement en septembre quand le terrain s’assèche.

Le piquet remplit trois rôles sur une installation solaire : écoulement des courants de défaut côté alternatif, référence de potentiel pour le parafoudre continu logé dans le coffret DC, égalisation des potentiels entre les masses métalliques du champ. Cette dernière fonction passe par une liaison équipotentielle continue qui relie les rails de fixation, les cadres des modules et l’enveloppe de l’onduleur jusqu’à un répartiteur de terre unique. Le conducteur employé est presque toujours un câble souple de 6 mm² vert et jaune, assez fin pour cheminer dans la gorge des rails, assez robuste pour encaisser les cycles thermiques d’une toiture.

Longueur et nombre de piquets selon la résistivité du sol

La résistance d’un piquet vertical suit une règle facile à retenir : elle vaut approximativement la résistivité du sol divisée par la longueur enfouie. Un terrain à 100 Ω·m avec un piquet enfoncé sur 2 mètres donne environ 50 ohms. Le même piquet planté dans un sable sec à 800 Ω·m donne 400 ohms, une valeur inexploitable pour une installation neuve.

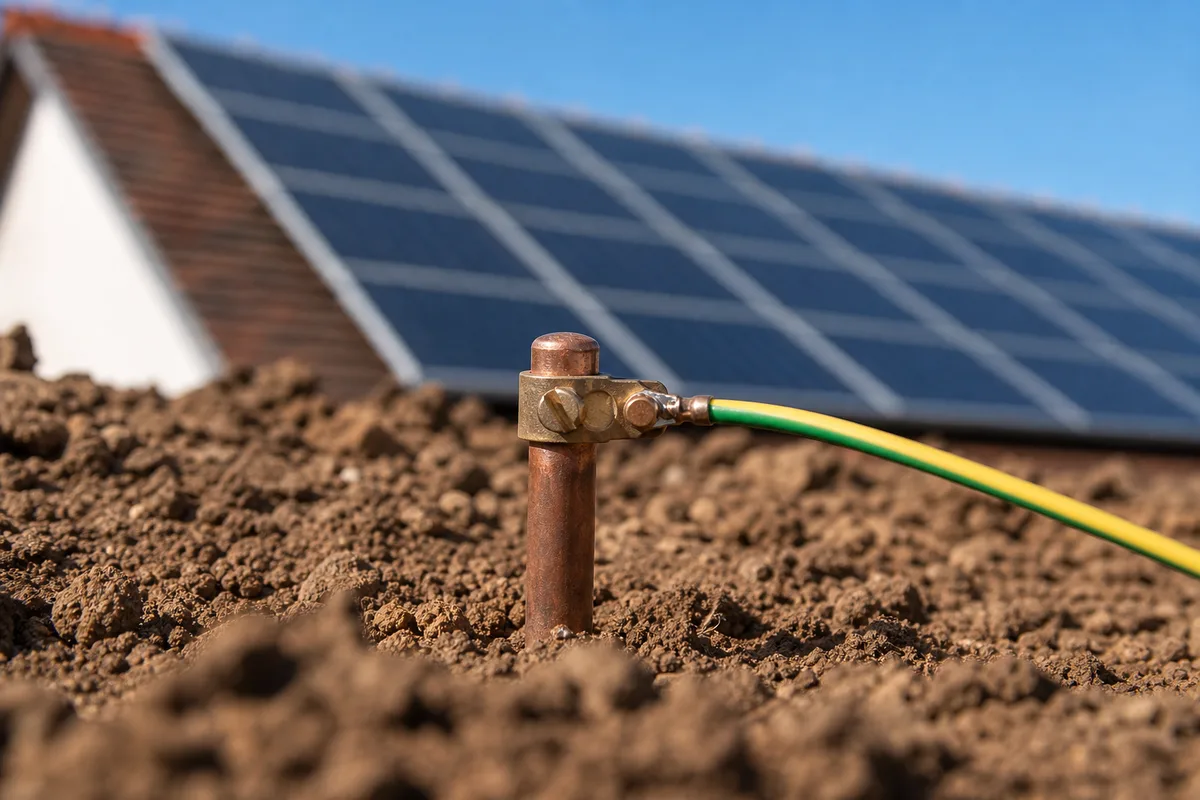

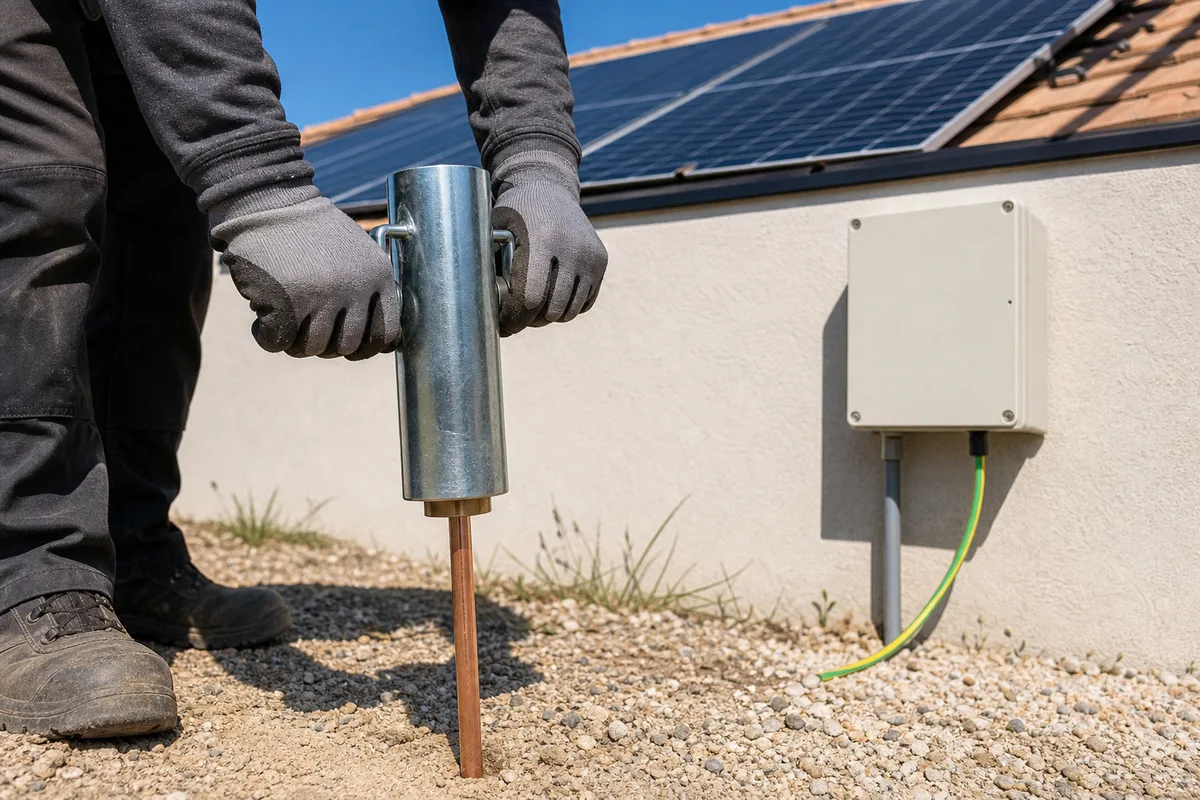

Deux leviers permettent de descendre : allonger le piquet, ou en multiplier le nombre. Allonger reste de loin le plus efficace, parce que les couches profondes sont plus humides et beaucoup plus stables dans l’année. Les piquets en acier cuivré de 1 mètre ou 1,50 mètre se vissent bout à bout avec un manchon, ce qui permet d’atteindre 3 ou 4 mètres au marteau perforateur sans ouvrir de tranchée.

Multiplier les piquets ne divise jamais la résistance par leur nombre. Deux piquets rapprochés se recouvrent électriquement et le gain plafonne autour du tiers. La règle de terrain impose un espacement au moins égal à la longueur enfouie, idéalement le double : deux piquets de 2 mètres se placent à 4 mètres l’un de l’autre, reliés entre eux par un cuivre nu enterré.

Sols sableux du littoral

Sur les cordons dunaires de Vendée, de Charente-Maritime ou des Landes, le sable sec de surface se comporte comme un isolant. La nappe se trouve souvent proche et saumâtre, donc très conductrice : un piquet qui atteint la frange capillaire fait chuter la mesure d’un facteur cinq. Le revers tient aux embruns salins, qui rongent l’acier galvanisé en quelques années seulement. Sur ces sols sableux, le piquet en acier cuivré à revêtement épais, voire en inox, se justifie largement, tout comme le remplacement des colliers zingués par des raccords en cuivre étamé.

Terrains rocheux et sols caillouteux

Sur granite breton, calcaire de causse ou basalte auvergnat, enfoncer un piquet relève de la loterie : la pointe se tord ou se bloque à 40 centimètres. La réponse consiste à abandonner le vertical pour l’horizontal. Une tranchée de 60 à 80 centimètres recevant 15 à 25 mètres de cuivre nu de 25 mm² en fond de fouille donne de bien meilleurs résultats qu’un piquet planté en force. La patte d’oie, trois brins divergents partant du même point, convient aux terrains en pente. Le remblaiement se fait avec de la terre fine tassée, jamais avec les cailloux extraits.

Mesurer la prise de terre avant le passage du Consuel

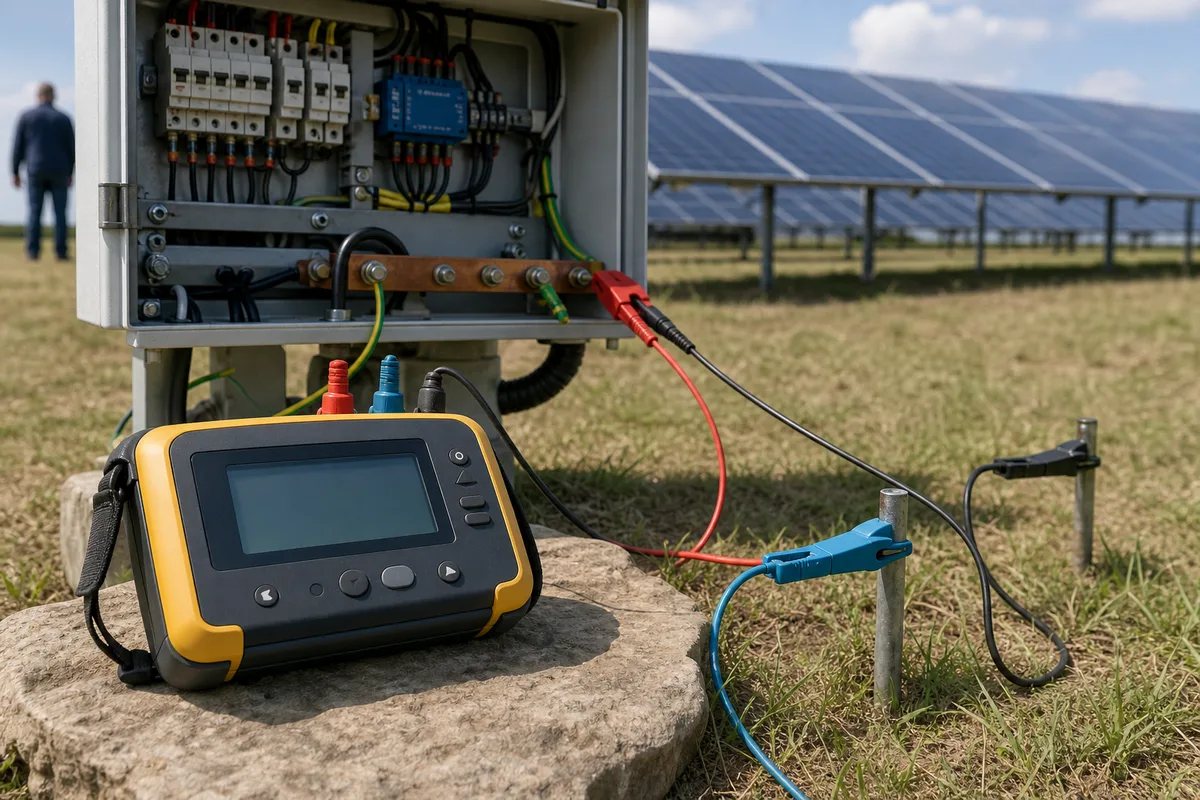

Le contrôle se fait au telluromètre, par la méthode dite de chute de potentiel. Deux piquets auxiliaires sont plantés en ligne depuis la prise à mesurer : le piquet de courant à 25 ou 30 mètres, le piquet de tension à 62 % de cette distance. L’appareil injecte un courant calibré et lit la tension résultante. Trois relevés successifs, en déplaçant le piquet de tension de quelques mètres, doivent donner des valeurs proches. Un écart important signale que les zones d’influence se chevauchent et que le résultat ne vaut rien.

Deux conditions pratiques déterminent la validité du relevé. La première est la présence d’une barrette de coupure accessible, qui isole la prise de terre du reste de l’installation pendant la mesure : sans elle, le telluromètre mesure la terre du quartier entier. La seconde tient à la saison. Un relevé de fin d’hiver flatte la réalité, alors qu’une mesure en période sèche, entre juillet et septembre, donne la valeur défavorable, la seule qui engage la sécurité.

Quand la barrette reste inaccessible, la pince de terre à deux mâchoires autorise un contrôle par boucle, sans déconnexion. Le chiffre obtenu garde une valeur indicative et ne remplace pas la mesure normalisée sur une installation neuve.

Le dossier transmis au Consuel s’accompagne d’une attestation de conformité dont le formulaire dépend du raccordement retenu, avec injection du surplus ou en autoconsommation totale. Le contrôleur vérifie la valeur relevée, la section et la continuité du conducteur de terre, la présence de la barrette, et l’existence d’une seule prise de terre pour le bâtiment. Deux prises indépendantes, une pour l’habitation et une pour le champ solaire, forment un motif de refus classique : elles doivent être interconnectées.

Ordres de grandeur budgétaires observés en France en 2026 : de 15 à 35 € le piquet en acier cuivré de 1,50 mètre, de 10 à 25 € la barrette de coupure, de 4 à 9 € le mètre de cuivre nu de 25 mm², de 100 à 250 € pour une mesure confiée à un professionnel équipé. Le tarif de l’attestation évolue chaque année et se vérifie au moment du dépôt.

Les erreurs qui font recaler une installation

Le remblai récent le long des fondations arrive en tête des mauvais emplacements. Aéré, drainé, jamais tassé, il affiche une résistivité bien supérieure à celle du terrain naturel voisin. Un piquet posé là mesure correctement le jour du chantier, puis dérive dès la première sécheresse estivale.

Le contact entre métaux différents vient ensuite. Un collier en acier zingué serré sur un piquet cuivré crée un couple galvanique qui se corrode en trois hivers, davantage encore en atmosphère marine. Les raccords en cuivre étamé ou en bronze, protégés par une graisse neutre, tiennent la durée de vie des modules.

Restent les défauts de câblage relevés à chaque contrôle : conducteur de terre sous-dimensionné, masses reliées en guirlande d’un module au suivant sans retour au répartiteur, tresse de terre du parafoudre trop longue et enroulée sur elle-même, presse-étoupe du coffret DC laissé ouvert après intervention. Le détail des sections et des protections est traité dans la rubrique câblage, protection et terre.

Un dernier point échappe souvent aux propriétaires : une prise de terre se surveille. Un relevé tous les trois à cinq ans, consigné dans le carnet de l’installation avec la date et la météo du jour, repère une dérive lente avant qu’elle ne devienne un défaut de sécurité.
