Fixation K2 panneau solaire : rails, crochets et pose

Un champ photovoltaïque cède rarement par ses modules. Ce qui lâche, c’est la liaison mécanique entre le panneau et la charpente : un crochet appuyé sur un liteau fendu, une pince posée hors de la zone de bridage autorisée par le fabricant du module, un rail sous-dimensionné pour une toiture exposée du littoral atlantique. Les systèmes K2 Systems couvrent la quasi-totalité des couvertures rencontrées en France métropolitaine, de la tuile mécanique du Sud-Ouest aux bacs acier des bâtiments agricoles, jusqu’aux toitures-terrasses lestées sans aucun percement. Le vrai travail se joue avant la pose : choisir la bonne famille de pièces, puis valider la note de calcul propre au site.

Quel système K2 pour quelle couverture

La grammaire du fabricant tient en trois pièces : une interface adaptée au support, un rail porteur, des pinces de serrage. C’est l’interface qui décide de la fiabilité sur vingt-cinq ans.

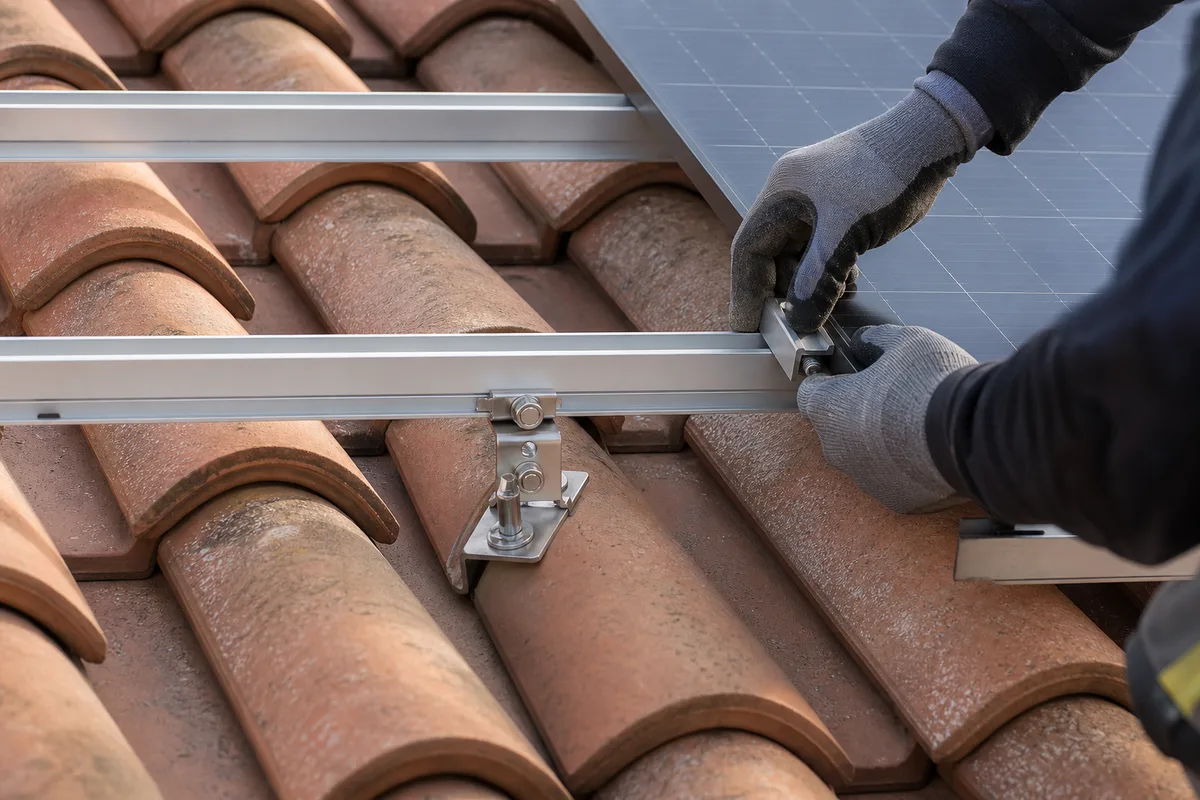

Sur tuile mécanique, le crochet à trois réglages se visse sur le chevron ou sur le liteau selon la charge reprise, puis se déplace en hauteur, en profondeur et latéralement pour retomber sous l’onde de la tuile. Le crochet n’est jamais en appui sur la tuile qui le recouvre : quelques millimètres de jeu évitent la fissure au premier cycle de gel. Sur ardoise et sur fibrociment, on bascule vers un crochet plat ou un tirefond étanche à collerette élastomère.

Sur bac acier nervuré, les micro-rails courts vissés au sommet de l’onde suppriment le rail long : moins de matière, moins de prise au vent, mais deux points de vigilance, l’étanchéité des vis autoperceuses et l’épaisseur réelle de la tôle. Sur toiture-terrasse, les supports en dôme ou en triangle reçoivent les modules à faible inclinaison et se stabilisent par lestage, bacs à graviers ou dalles béton, dans la limite de la charge admissible du plancher.

L’outil de calcul en ligne du fabricant, K2 Base, génère la liste de pièces et la vérification statique à partir de l’adresse du chantier, de la pente, du modèle de module et de la zone d’implantation. Le rapport produit sert de justificatif à la réception et vaut preuve de dimensionnement auprès de l’assureur.

Vent, neige et implantation : ce qui fixe l’entraxe

Le dimensionnement ne dépend pas du nombre de panneaux mais du site. Les charges se calculent selon les Eurocodes, vent d’un côté, neige de l’autre, avec une majoration franche en zone de rive et d’angle de toiture, là où l’écoulement de l’air décolle et crée une dépression.

Sur les façades littorales de la Manche, de l’Atlantique et du golfe du Lion, la catégorie de terrain est basse et la pression dynamique monte vite. Conséquence directe : l’entraxe des rails se resserre, le nombre de crochets par module augmente, et la visserie passe en inox de qualité marine pour résister aux embruns. En altitude, au-dessus de 900 mètres dans les Alpes, le Jura ou les Pyrénées, c’est la charge de neige qui commande, avec un risque de flexion permanente du rail et d’accumulation en pied de champ. Le porte-à-faux du rail au-delà du dernier crochet reste limité, de l’ordre du tiers de l’entraxe courant.

Deux réflexes de terrain complètent le calcul : laisser un retrait par rapport à l’égout et au faîtage plutôt que remplir la toiture bord à bord, et vérifier l’état réel de la charpente avant de compter sur elle. Une panne attaquée par les insectes xylophages ou un chevron de section faible imposent un renfort local, opération banale mais qui change le planning.

Pose, étanchéité et mise à la terre du champ

La séquence de montage suit toujours le même ordre. Repérage des chevrons depuis les combles ou au détecteur, dépose des tuiles concernées, pose des crochets au cordeau, remise en place de la couverture avec retaille si l’onde le demande, puis clipsage des rails et jonction par éclisse pour les longueurs supérieures à la barre standard. L’alignement se contrôle avant de monter le premier module : un rail vrillé de trois millimètres se rattrape encore, une rangée entière posée dessus ne se rattrape plus.

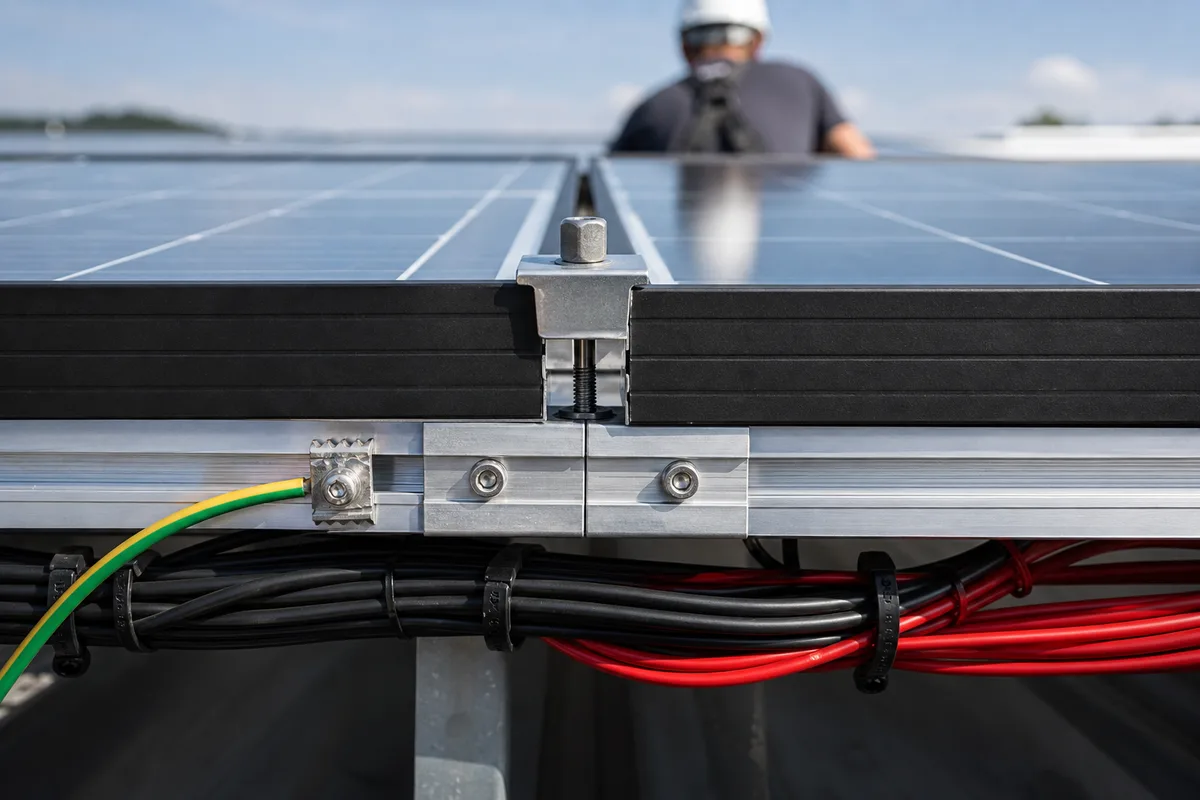

Le couple de serrage des pinces suit la valeur du fabricant, ni plus ni moins. Trop faible, la pince ripe sous l’effet du vent, trop élevé, elle marque le cadre aluminium et ouvre la porte à la corrosion. Les pinces se placent uniquement dans la zone de bridage indiquée par la fiche du module, généralement au quart de la longueur, et un jeu de dilatation se conserve entre modules d’une même rangée.

La mise à la terre mérite sa propre séquence. Rails et cadres ne forment pas un conducteur de protection par défaut : la liaison équipotentielle se réalise avec des griffes de contact qui percent l’anodisation, un câble de section adaptée et une descente vers le répartiteur. Le détail des sections, des protections en courant continu et du parafoudre est traité dans le guide câblage, protection et terre, et le choix de l’électrode dans la page consacrée au piquet de terre.

Budget matériel et pièges de chantier

Fourchettes indicatives pour le marché français en 2026, hors main-d’œuvre et hors renfort de charpente. Le poste fixation représente le plus souvent 8 à 15 % du matériel installé d’une installation résidentielle, dont le prix posé se situe entre environ 1 700 et 2 800 € TTC par kWc selon la puissance et la complexité d’accès. Les aides publiques et les conditions d’achat du surplus évoluent par arrêté : les montants sont à vérifier à la date du devis, point détaillé dans le guide budget, aides et normes.

Trois erreurs reviennent sur les chantiers repris. Mélanger des composants de marques différentes sur un même rail, ce qui annule la garantie système et la validité de la note de calcul. Poser sur une couverture en fin de vie, alors qu’une réfection après coup impose la dépose complète du champ. Oublier le passage des câbles et l’espace technique quand un stockage est prévu, sujet à anticiper dès le plan de calepinage et développé dans la page panneau solaire avec batterie 5 kW.

Le bon réflexe reste le même partout : faire produire la note de calcul avant la commande, exiger la liste de pièces nominative, et conserver le rapport avec le dossier de l’installation. Une fixation correctement dimensionnée ne se voit jamais, c’est précisément son intérêt.
